스프링클러설비

소방기술영상에서 네 번째로 소개드릴 소방시설은 바로 ‘스프링클러설비’입니다.
스프링클러설비는 물을 소화약제로 쓰는 자동식소화설비인데요. 소방대상물의 천장, 벽 등에 설치돼 있는 스프링클러헤드와 시스템연동 감지기(준비작동식·일제살수식의 경우)로 화재를 확인해 헤드에서 물을 방출시켜 화재를 진압하는 소화설비입니다. 스프링클러설비는 화재 시 자동으로 작동되지만, 종류에 따라 수동으로도 기동이 가능합니다.

스프링클러설비의 종류로는 습식, 건식, 준비작동식, 일제살수식이 있습니다. 이중 감지기 설치가 필요한 시스템은 준비작동식, 일제살수식인데요. 감지기를 설치함으로써 스프링클러헤드가 개방되기 전에 화재경보로 조기 대처가 가능하다는 것이 특징입니다. 습식과 건식에 비해 좀 더 정확히 화재에 반응한다고 보실 수 있겠네요.

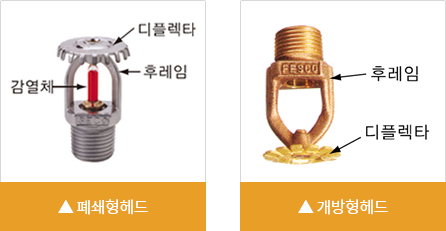

스프링클러설비를 스프링클러헤드 적용방식으로도 구분할 수 있습니다. 적용방식은 2가지로, 폐쇄형헤드와 개방형헤드 방식으로 나뉩니다. 먼저 폐쇄형 헤드 방식에는 습식, 건식, 준비작동식이 있습니다. 그리고 개방형헤드 방식에는 일제살수식만 적용되고요. 두 헤드 방식의 차이점은 화재가 났을 때 물이 방수되는 범위가 되겠는데요. 폐쇄형헤드 방식은 화재로 감열체가 개방이 되어 배관 내 소화수가 방출되는 것으로 화염의 확산 정도에 따라 물이 방수되는 범위가 결정됩니다. 개방형헤드 방식은 이와 반대로 화염의 확산과는 관계없이 헤드가 설치된 전 구역에서 일제히 소화수가 방출됩니다.

구분		개요	장점	단점
폐쇄형헤드	습식	자동경보밸브를 중심으로 1, 2차측 배관이 소화수로 유지되어 화재 시 열에 의한 헤드의 개방으로 살수되어 소화하는 방식	구조가 간단하고 공사비 저렴 신속한 소화 가능 타방식에 비해 유지관리 용이	동결우려장소 사용제한 헤드오동작 시 수손피해 및 배관부식 촉진
	건식	건식밸브를 중심으로 1차측에는 소화수, 2차측은 압축공기 또는 축압된 가스상태로 유지. 화재 시 열에 의한 헤드 개방 후 압축공기 또는 가압가스의 방출로 인한 배관의 압력차의 발생으로 살수되는 방식	동결우려장소 및 옥외 사용 가능	살수개시 시간 지연 및 복합한 구조 화재초기 압축공기에 의한 화재 촉진 우려

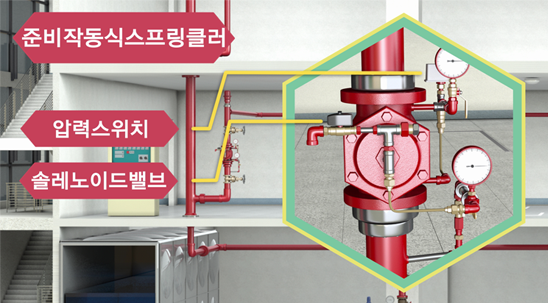

	준비 작동식	준비작동식밸브를 중심으로 1차측은 소화수, 2차측은 대기압 상태이나 화재발생 시 감지기 작동 후 2차측에 충수된 후 헤드 개방 시 살수되는 방식	동결우려장소 사용 가능 헤드 오동작(개방) 시 수손피해 우려 없음 헤드 개방 전 화재경보로 조기 대처 용이	감지기 별도 시공 필요 구조 복잡, 시공비 고가
개방형 헤드	일제 살수식	일제개방밸브를 중심으로 1차측은 소화수, 2차측은 대기압 상태이며 감지기 작동 시 담당구역의 모든 헤드에서 살수되는 방식	초기화재 신속 대처 용이 층고 높은 장소에서도 소화 가능	감지기 별도 시공 필요 대량살수로 수손 피해 우려

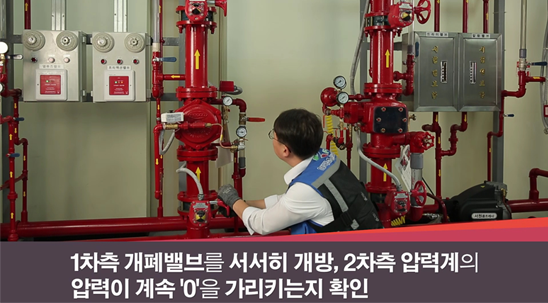

간단히 스프링클러설비에 대해 설명 드렸는데요. 글이랑 표만 봐선 도무지 이해하기가 어렵단 분들이 많으실 것 같습니다. 그래서 저희가 깔끔하게 영상으로 정리해보았는데요. 특히 스프링클러설비 점검의 경우, 소방안전관리자분들이 영상을 보고서 직접 따라하실 수 있도록 자세히 꾸며져 있습니다. 긴말 필요 없이 바로 확인해볼까요?

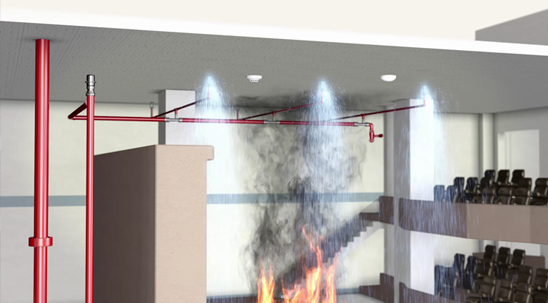

영상으로 어떤 걸 배울 수 있나요? 본 영상은 크게 3가지로 구성돼 있습니다. 어떤 걸 배우게 될지 아래 영상 이미지로 같이 살펴볼게요.
